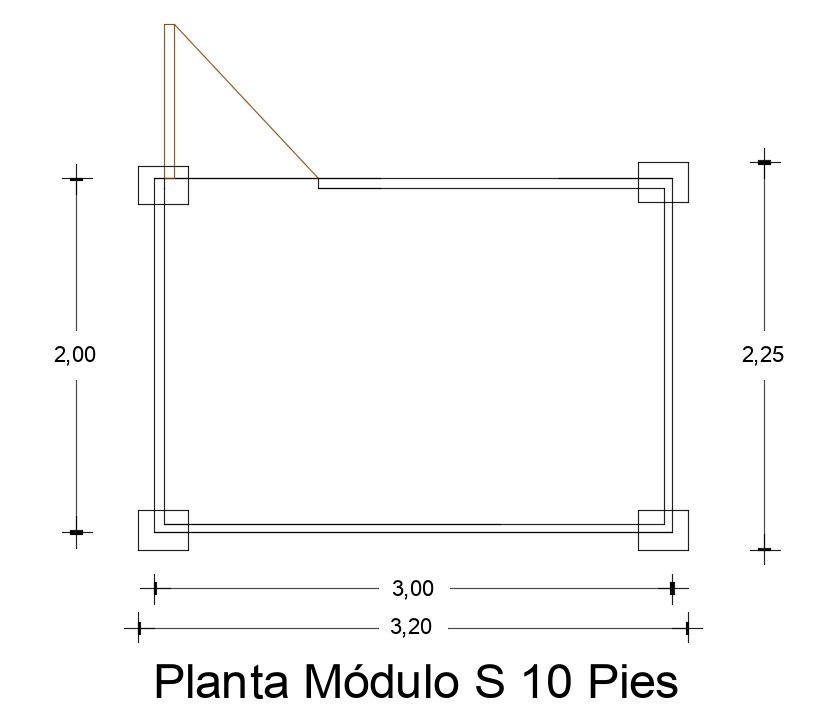

FICHA TÉCNICA MODELO S
MEDIDAS EN METROS
LARGO: 3,00 ANCHO: 2,00 ALTO: 2,20
CONSTRUIDOS: 6,0 M2
PESO MODULO: 650KG
PESO MAX. ALMACENAJE: 1200 KG

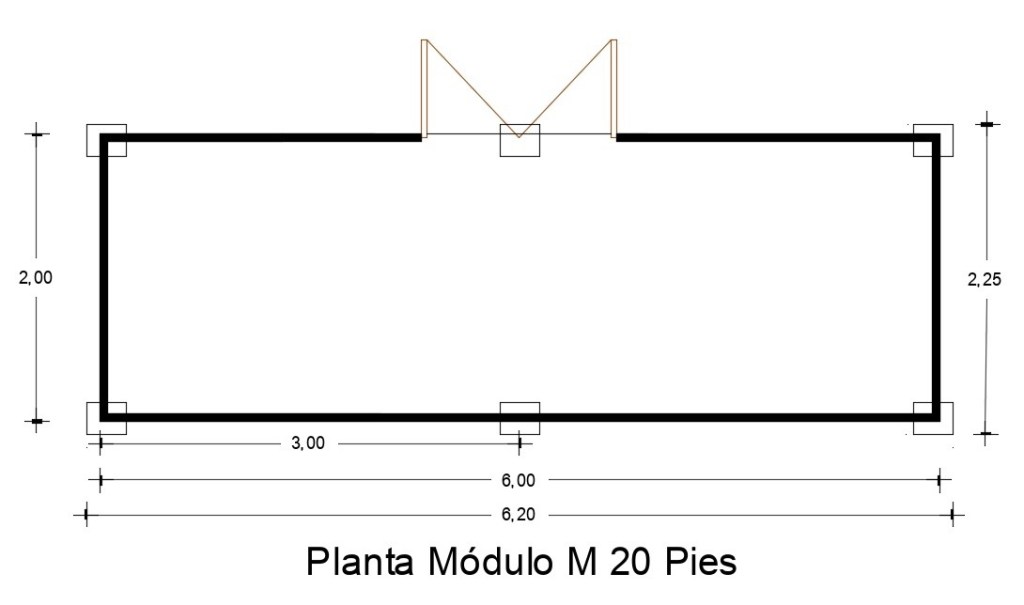

FICHA TÉCNICA MODELO M
MEDIDAS EN METROS
LARGO: 6,00 ANCHO: 2,00 ALTO: 2,20
CONSTRUIDOS: 12 M2
PESO MODULO: 1200 KG
PESO MAX. ALMACENAJE: 1500 KG

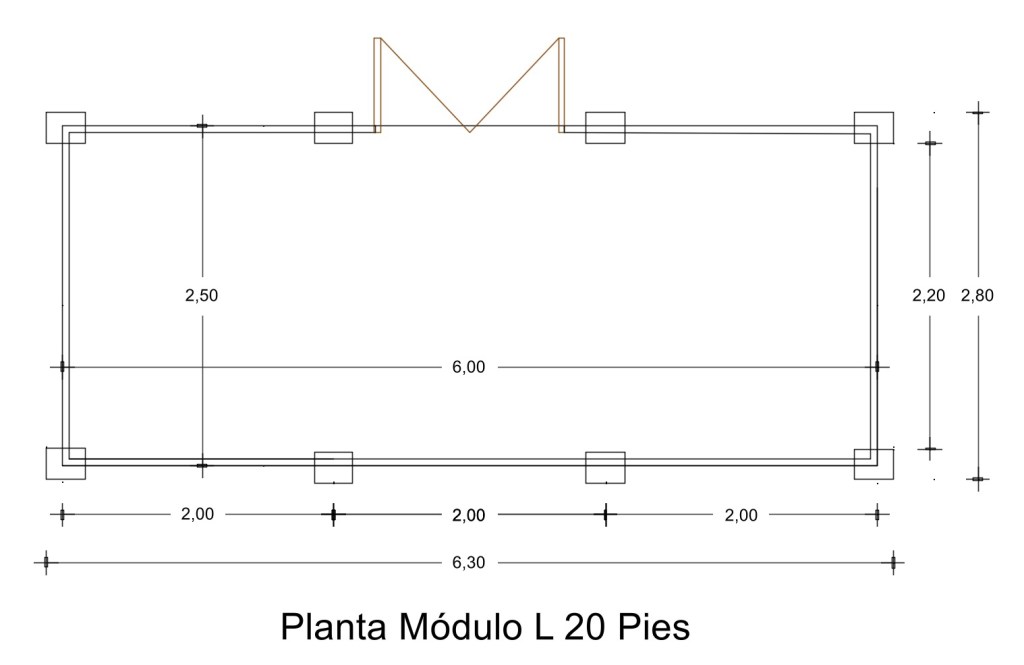

FICHA TÉCNICA MODELO L
MEDIDAS EN METROS
LARGO: 6,00 ANCHO: 2,50 ALTO: 2,20 / XL: 2,50
CONSTRUIDOS: 15 M2
PESO MODULO: 1500 KG
PESO MAX. ALMACENAJE: 2100 KG

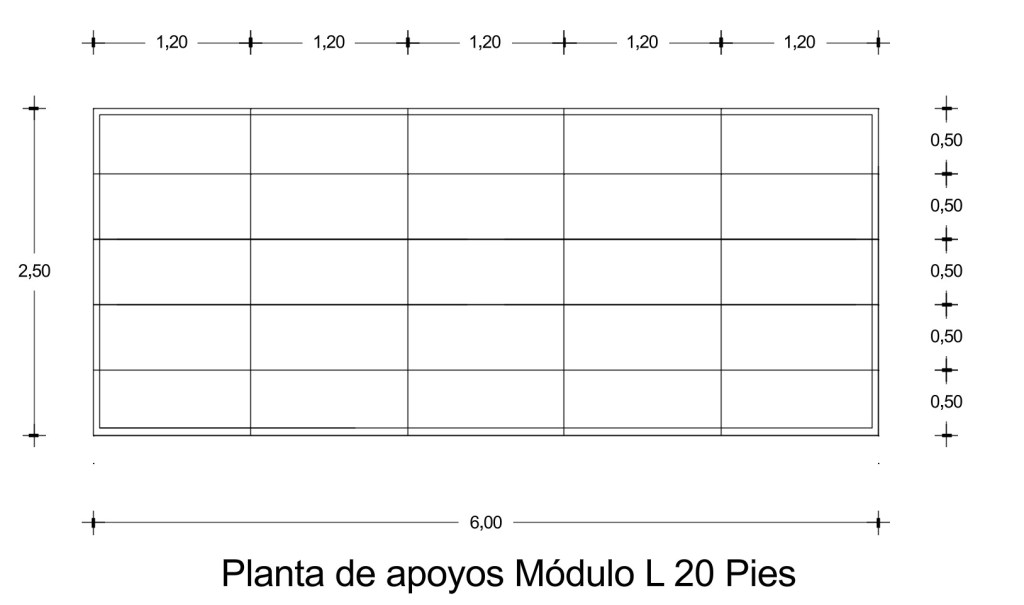

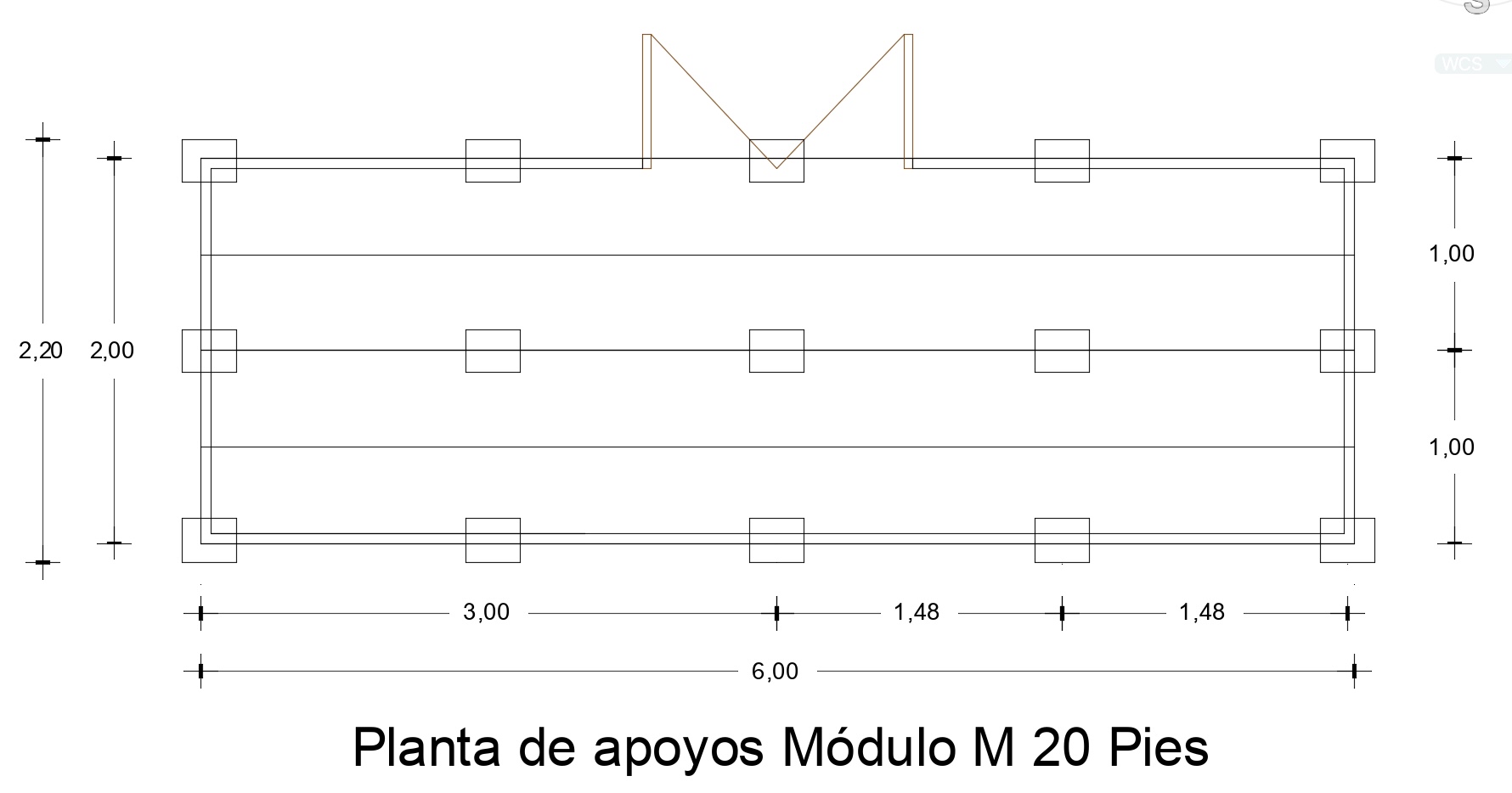

DISTRUBUCIÓN RECOMENDADA PARA ALTA CARGA
Consejos especificos sobre dimenciones y forma del dado de hormigon se desarrollan al final de esta ficha técnica.

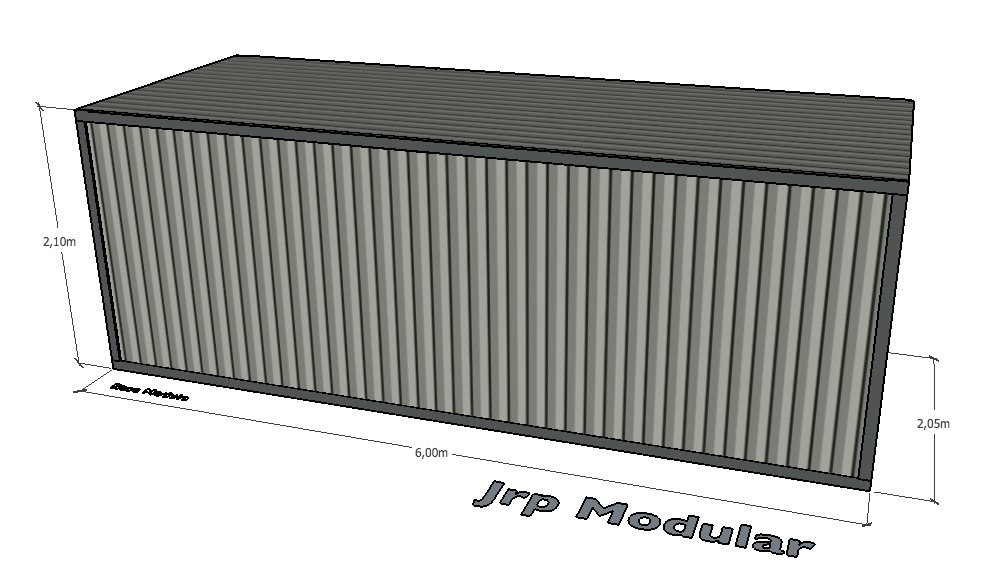

Estructura Módulo Modelo M / L
Para la construcción de nuestros módulos se utiliza perfiles metálicos de medidas especiales que aseguran una estructura volumétrica rígida, resistente al alzamiento y desplazamiento. El Esqueleto estructural esta Formado por perfiles de acero de diversas secciones y espesores unidos con soldadura. Los Paneles exteriores son conformados por planchas de acero en espesor de 0.6 mm plegadas y soldadas o Afianzado mediante Tornillo auto perforante a la estructura del contenedor.
Área perimetral fabricada en Perfiles de acero
Envigado metálico de piso reforzado.

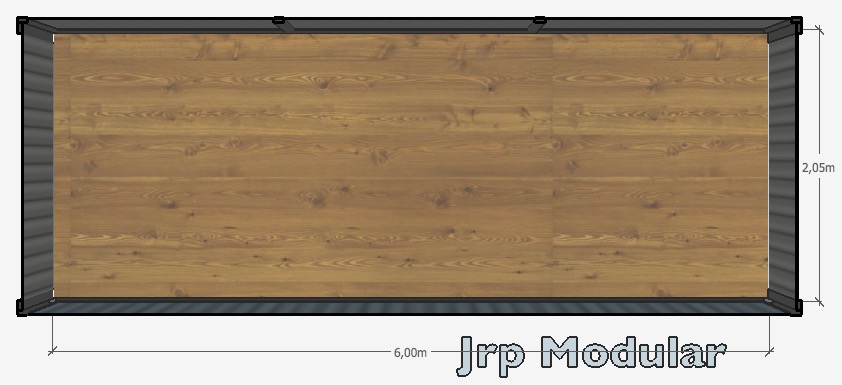

Piso
Se puede instalar revestimiento de piso sobre la superficie incluida en el modulo de tableros de terciado estructural de 18mm. Afianzado mediante Tornillo auto perforante.

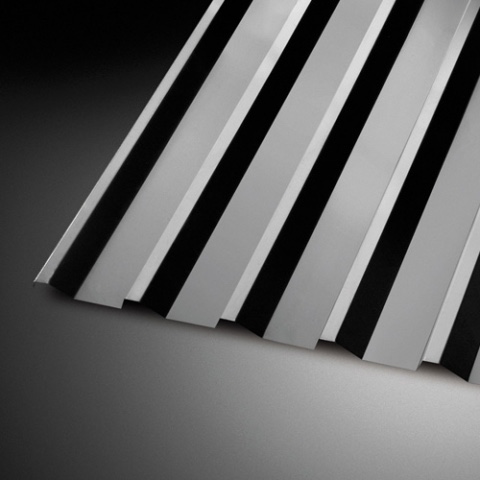

Revestimiento exterior se conforma con paneles acero ó zinc especiales (pre pintados color gris pizarra ó según disponibilidad del proveedor).
Exterior Marcos
Tratamiento anticorrosivo: dos manos de anticorrosivos Alquídicos.
Cubierta
Techo plano en acero zinc con cáncamos para izado con grúa. Planchas de largo continuo, lo cual asegura su estanquedad. El Módulo no considera canal de agua lluvia y puede incluir si esta en cotización, barrera de humedad bajo cubierta.
Puertas (Posición a elección)
Modulo básico incluye una puerta con marco perfil metálico de 90cm ancho y una cerradura de sobreponer con juego de llaves.
Pintura (Solo terminado en anticorrosivo color negro doble mano)
En caso de considerar Aislación térmica se utiliza Fisiterm de 50mm (esto solo en cotizaciones con revestimiento interior incluido)
Plazo de entrega:
Se indica al momento del encargo, regularmente 10 a 15 días hábiles, A contar de la fecha de recepción previa del 40% Anticipo. Excluye Domingos y Festivos.
Lugar de Entrega: A convenir. No incluye envío el cual se debe cotizar de forma independiente, según distancia de despacho.
Validez de la Cotización: Cuando se solicita una cotización formal esta tiene una validez de 10 días hábiles, después de estos días los precios pueden variar, según mercado y
Garantía: Jrp Modular, garantiza el producto por un período total de 3 meses.
La Garantía indicada será aplicable solo a defectos de fabricación, y por tanto no será activable por problemas ocasionados por el uso y desgaste ó cuando se haga una modificación estructural de los suministros.
Al mover el módulo no debe tener carga adicional en su interior.
El montaje es responsabilidad del comprador, este puede ser sobre dados o bloques de hormigón, si va a cargar con peso el módulo se recomienda montar sobre durmientes de madera u otros, lo importante es dejar ventilación bajo este, para conservar de mejor forma el módulo y lo que guarde en su interior.

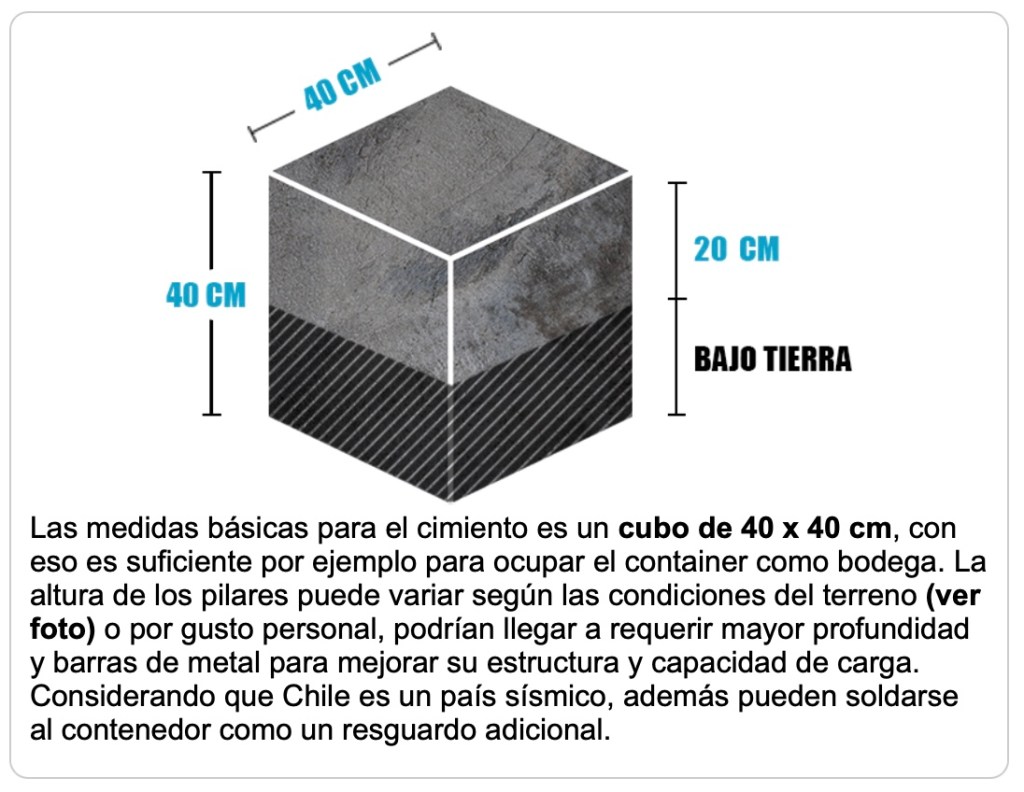

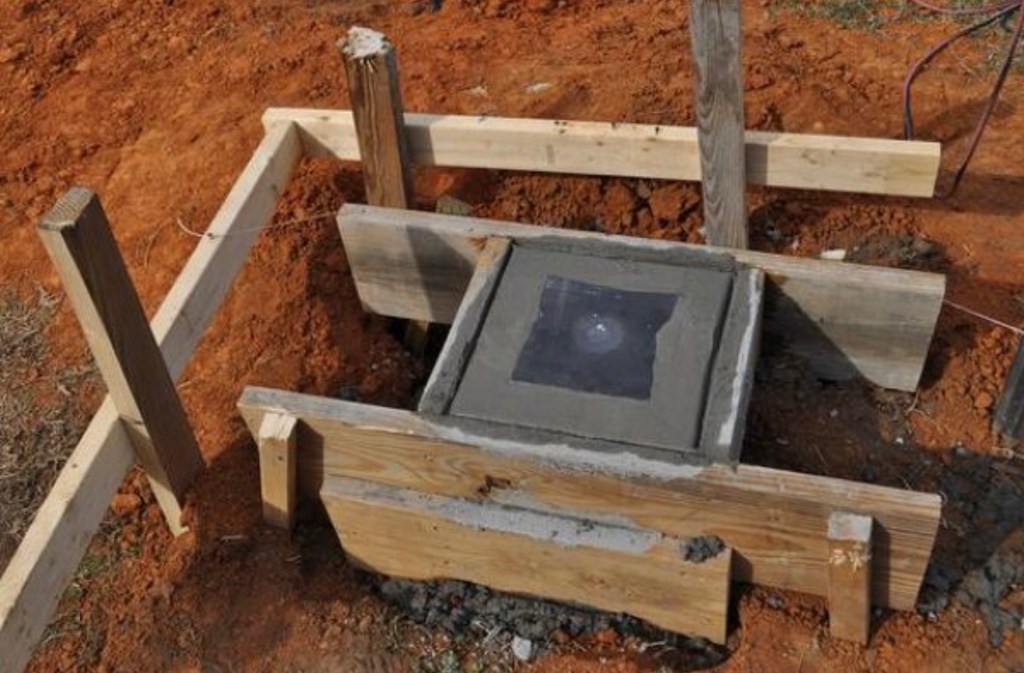

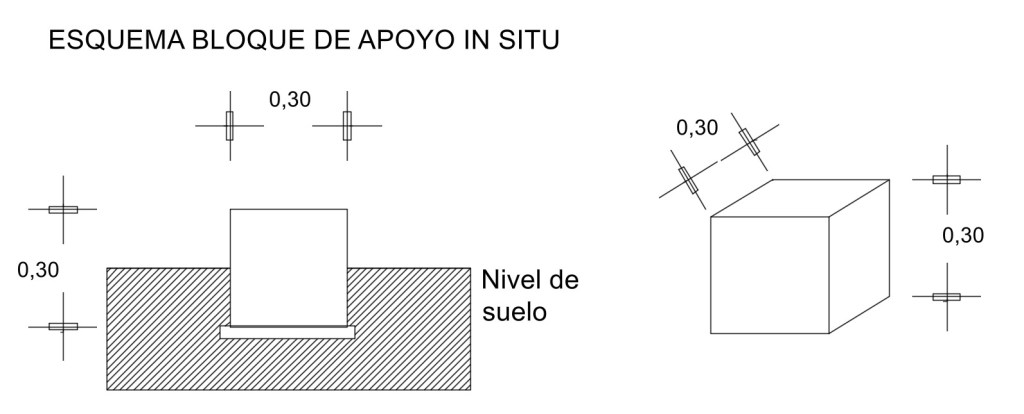

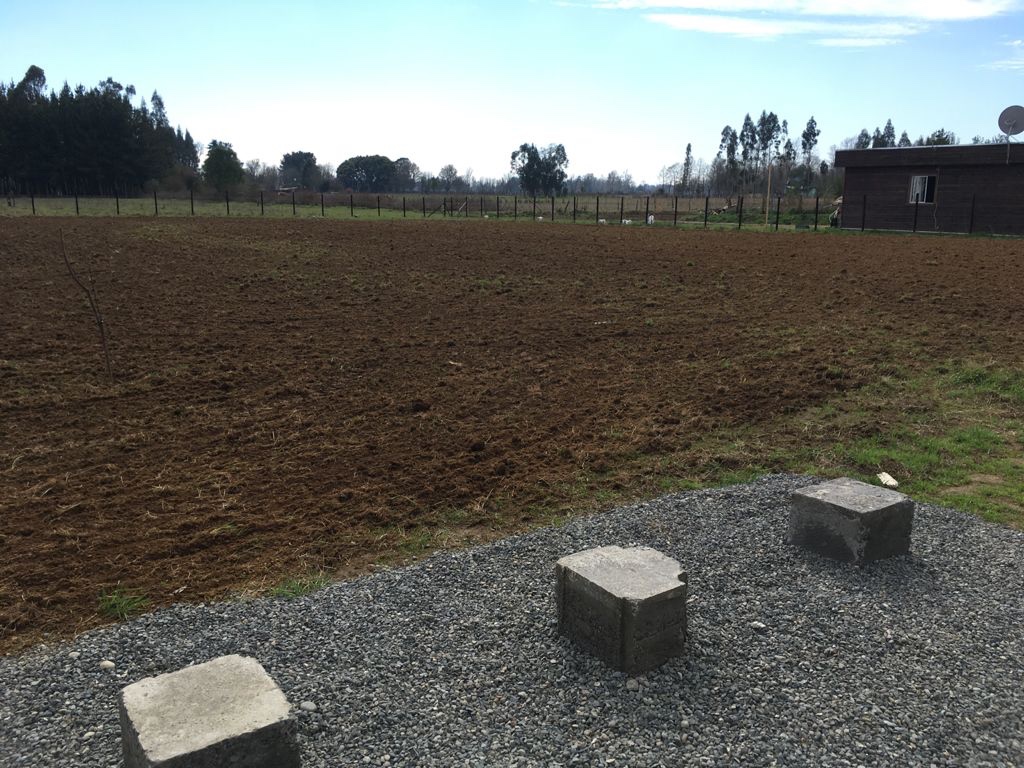

DADOS DE HORMIGON IN SITU
Chile es un Pais sismico por ello se recomienda que la fundación; si es aislada o un dado de fundación, debiera estar conformado por Hormigón Armado de calidad estructural (Hormigón + Armadura de Acero).
Por ello se recomienda fijar una pletina en la base que debe proyectar una cadena en fierro de construcción, minimo 30 cm hacia su interior. Armaduras de refuerzo estriado, del tipo A63-42H de diámetro 8,10 y 12 mm.
Debes considerar que el modulo este unido estructuralmente a fundación, respecto al centro de esta, mediante placas de acero, que permitan soldar o fijar con pernos la estructura.
Sin embargo el diseño y dimension de la fundación, se define en relación al uso del modulo, peso del modulo y capacidad de soporte del suelo, y como se indica en el presupuesto, es responsabilidad del cliente su ejecución in situ.
Soluciones simplemente apoyadas son responsabilidad del cliente. Las alternativas más utilizadas en este tipo de solución;

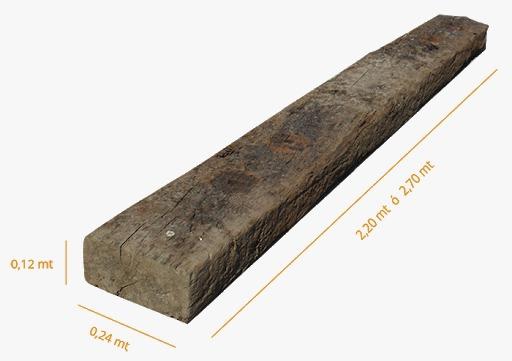

De las alternativas simplemente apoyadas lo más recomendado son los durmientes de madera, ya que su longitud permite el guardado de mayor cantidad de peso sin desformar la base, sobre todo si guardara materiales de construcción en su interior

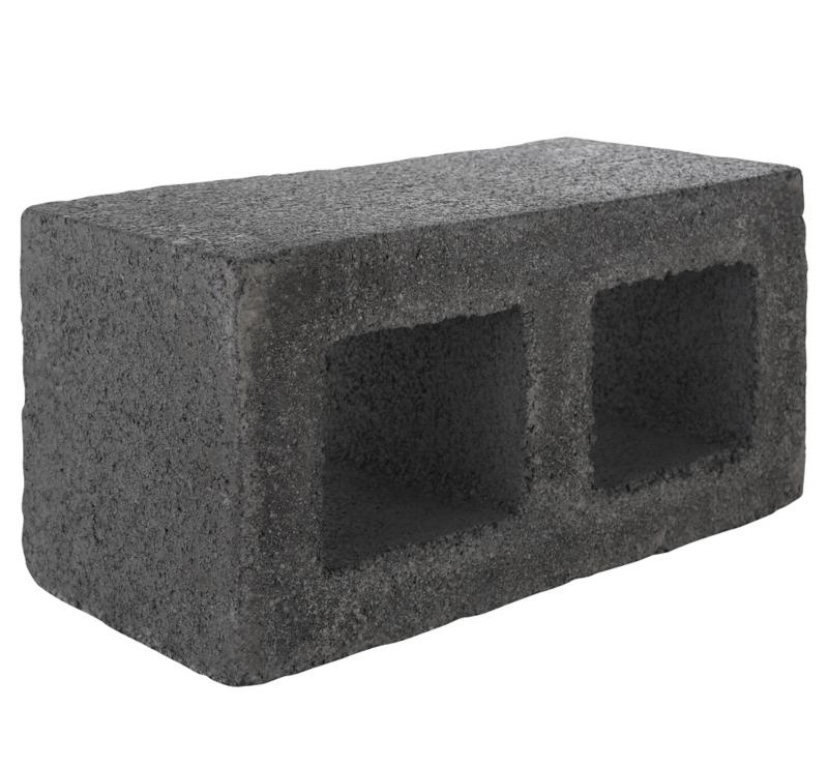

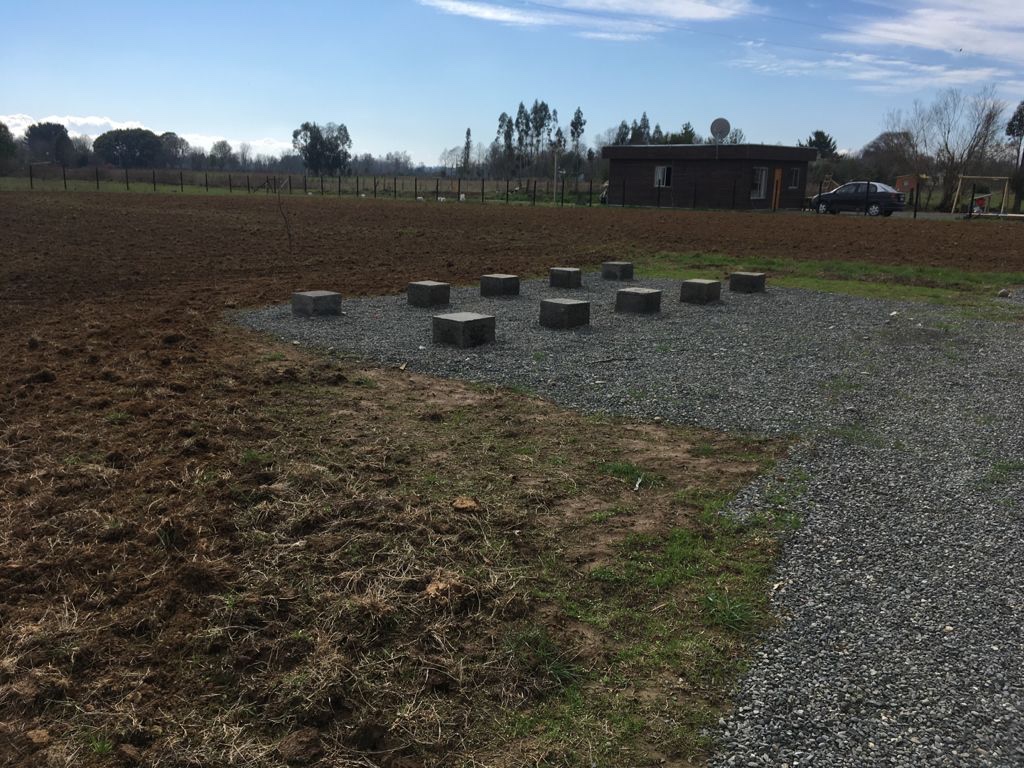

De utilizar bloques de hormigón sobrepuestos es recomendable el relleno previo con hormigón pre mezclado para cubrir espacios vacíos y dar soporte al bloque.

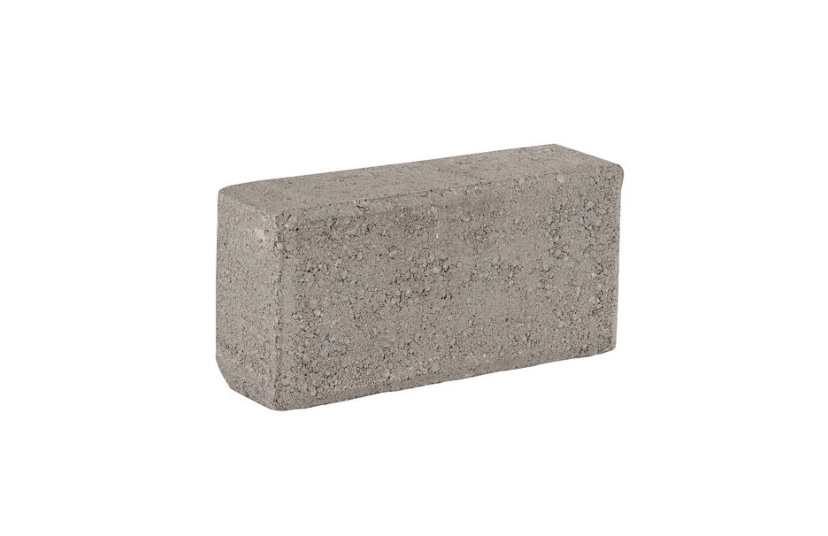

Simplemente apoyado sobre adocreto, debe considerar cantidad y postura de igual o superior al plano de bloques
Con adocreto acostado y nivelado, una alteración significativa en el nivel puede afectar la estructura en el tiempo, sea cual sea el tipo de fundación
Jrp Modular
